9105 Series Plastic Bodied Fixed Bolted Feet

You can easily access comprehensive information about the dimensioning and E-Catalogue page of our products, product material contents, quality and analysis documents, certificates, assembly videos and category introductions.

Catalogue Code: 9.105
Material and Color Options (V)

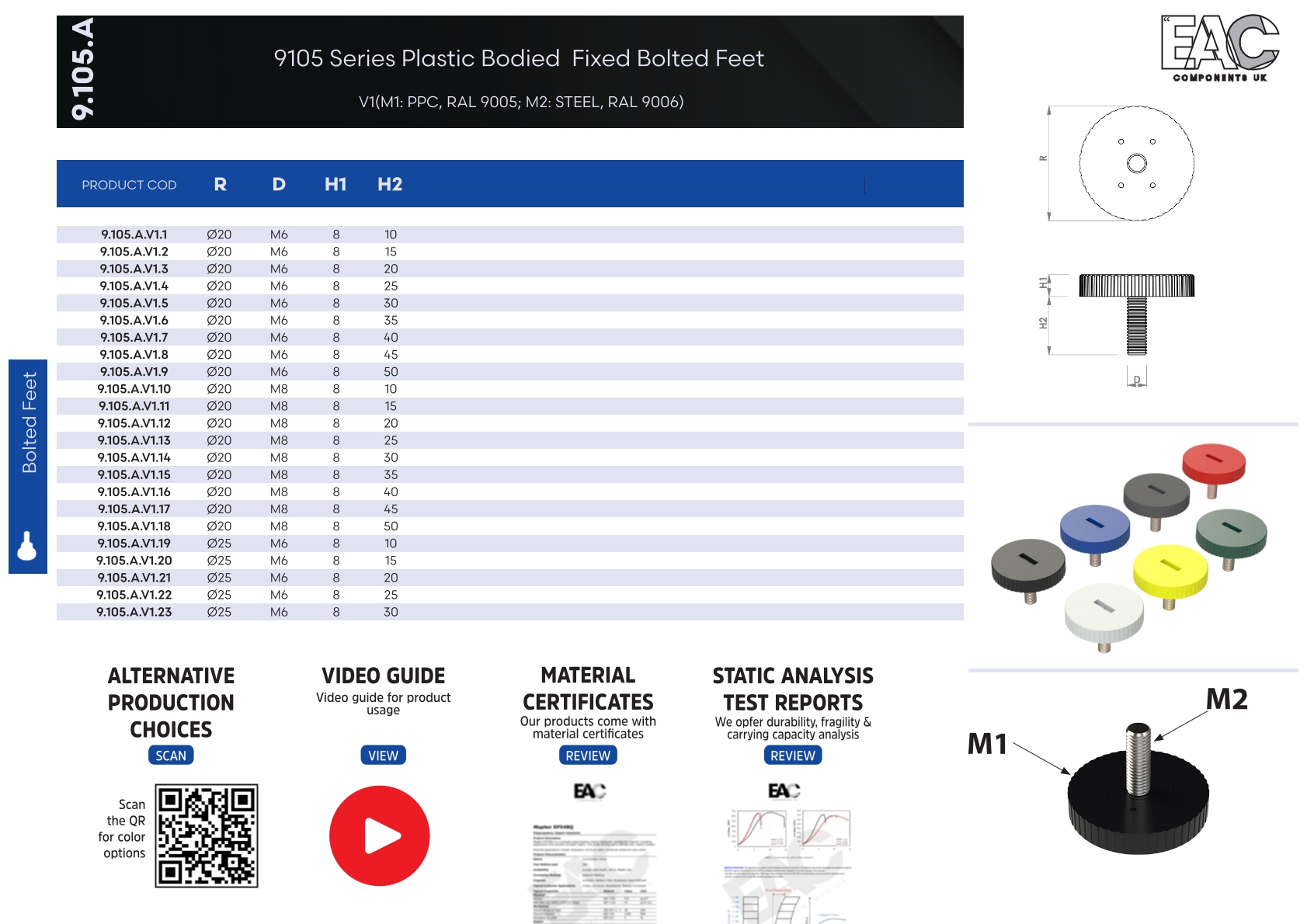

9.105.A.V1 - PPC - RAL 9005
Product Diameter (Ø) Bolt Metric (D) Bolt Length (H)
Ø20 M6 10 9.105.A.V1.1
Ø20 M6 15 9.105.A.V1.2
Ø20 M6 20 9.105.A.V1.3
Ø20 M6 25 9.105.A.V1.4
Ø20 M6 30 9.105.A.V1.5
Ø20 M6 35 9.105.A.V1.6
Ø20 M6 40 9.105.A.V1.7
Ø20 M6 45 9.105.A.V1.8
Ø20 M6 50 9.105.A.V1.9
Ø20 M8 10 9.105.A.V1.10
Ø20 M8 15 9.105.A.V1.11
Ø20 M8 20 9.105.A.V1.12
Ø20 M8 25 9.105.A.V1.13
Ø20 M8 30 9.105.A.V1.14
Ø20 M8 35 9.105.A.V1.15
Ø20 M8 40 9.105.A.V1.16
Ø20 M8 45 9.105.A.V1.17
Ø20 M8 50 9.105.A.V1.18
Ø25 M6 10 9.105.A.V1.19
Ø25 M6 15 9.105.A.V1.20
Ø25 M6 20 9.105.A.V1.21
Ø25 M6 25 9.105.A.V1.22
Ø25 M6 30 9.105.A.V1.23
Ø25 M6 35 9.105.A.V1.24
Ø25 M6 40 9.105.A.V1.25
Ø25 M6 45 9.105.A.V1.26
Ø25 M6 50 9.105.A.V1.27
Ø25 M8 10 9.105.A.V1.28
Ø25 M8 15 9.105.A.V1.29
Ø25 M8 20 9.105.A.V1.30
Ø25 M8 25 9.105.A.V1.31
Ø25 M8 30 9.105.A.V1.32
Ø25 M8 35 9.105.A.V1.33
Ø25 M8 40 9.105.A.V1.34
Ø25 M8 45 9.105.A.V1.35
Ø25 M8 50 9.105.A.V1.36
Ø37 M6 10 9.105.A.V1.37
Ø37 M6 15 9.105.A.V1.38
Ø37 M6 20 9.105.A.V1.39
Ø37 M6 25 9.105.A.V1.40
Ø37 M6 30 9.105.A.V1.41
Ø37 M6 35 9.105.A.V1.42
Ø37 M6 40 9.105.A.V1.43
Ø37 M6 45 9.105.A.V1.44
Ø37 M6 50 9.105.A.V1.45
Ø37 M8 10 9.105.A.V1.46
Ø37 M8 15 9.105.A.V1.47
Ø37 M8 20 9.105.A.V1.48
Ø37 M8 25 9.105.A.V1.49
Ø37 M8 30 9.105.A.V1.50
Ø37 M8 35 9.105.A.V1.51
Ø37 M8 40 9.105.A.V1.52
Ø37 M8 45 9.105.A.V1.53
Ø37 M8 50 9.105.A.V1.54
Ø47 M6 10 9.105.A.V1.55
Ø47 M6 15 9.105.A.V1.56
Ø47 M6 20 9.105.A.V1.57
Ø47 M6 25 9.105.A.V1.58
Ø47 M6 30 9.105.A.V1.59
Ø47 M6 35 9.105.A.V1.60
Ø47 M6 40 9.105.A.V1.61
Ø47 M6 45 9.105.A.V1.62
Ø47 M6 50 9.105.A.V1.63
Ø47 M8 10 9.105.A.V1.64
Ø47 M8 15 9.105.A.V1.65
Ø47 M8 20 9.105.A.V1.66
Ø47 M8 25 9.105.A.V1.67
Ø47 M8 30 9.105.A.V1.68
Ø47 M8 35 9.105.A.V1.69
Ø47 M8 40 9.105.A.V1.70
Ø47 M8 45 9.105.A.V1.71
Ø47 M8 50 9.105.A.V1.72

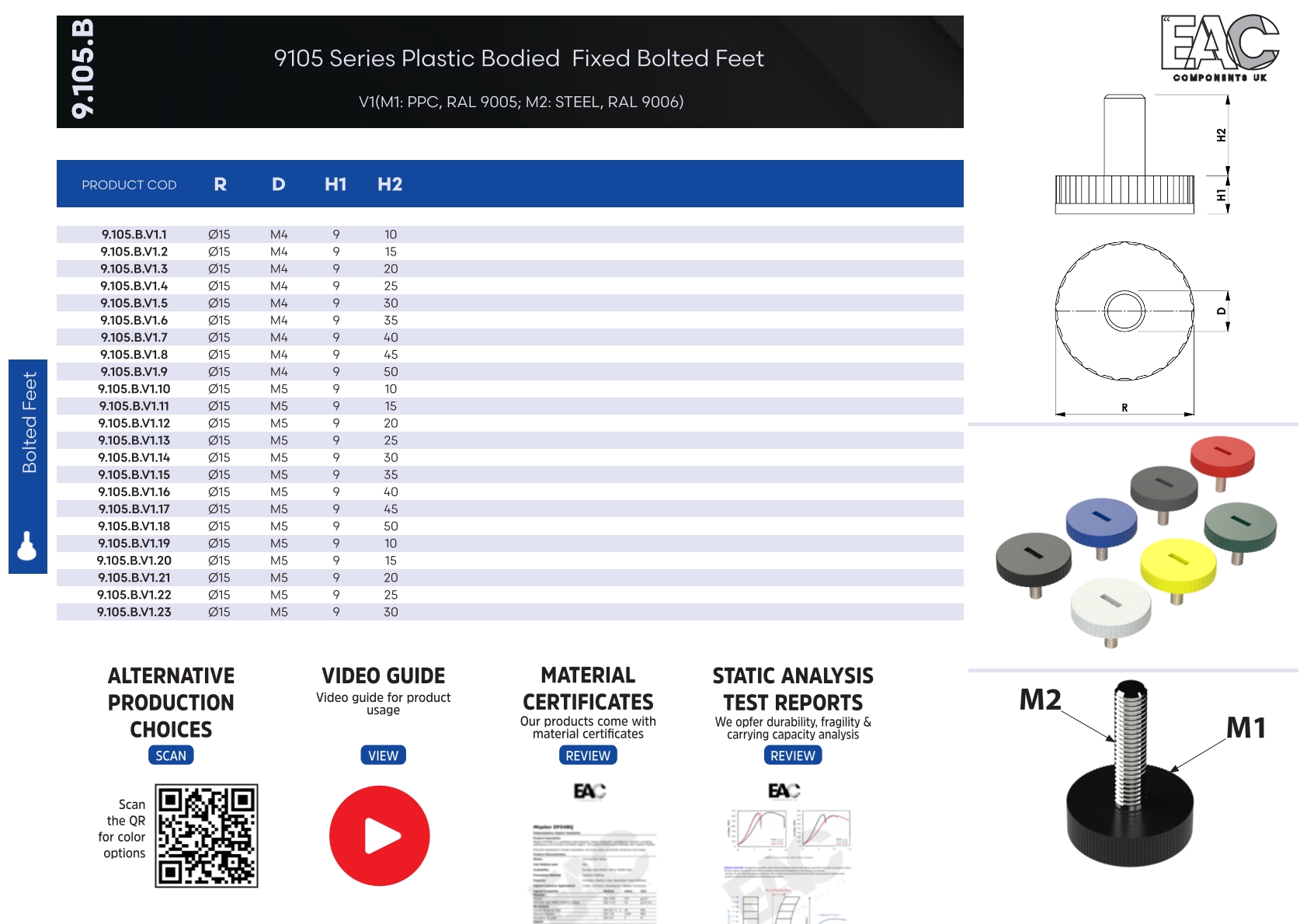

9.105.B.V1 - PPC - RAL 9005
Product Diameter (Ø) Bolt Metric (D) Bolt Length (H)
Ø15 M4 10 9.105.B.V1.1
Ø15 M4 15 9.105.B.V1.2
Ø15 M4 20 9.105.B.V1.3
Ø15 M4 25 9.105.B.V1.4
Ø20 M4 30 9.105.B.V1.5
Ø20 M4 35 9.105.B.V1.6
Ø20 M4 40 9.105.B.V1.7
Ø20 M4 45 9.105.B.V1.8
Ø20 M4 50 9.105.B.V1.9
Ø20 M5 10 9.105.B.V1.10
Ø20 M5 15 9.105.B.V1.11
Ø20 M5 20 9.105.B.V1.12
Ø20 M5 25 9.105.B.V1.13
Ø20 M5 30 9.105.B.V1.14
Ø20 M5 35 9.105.B.V1.15
Ø20 M5 40 9.105.B.V1.16
Ø20 M5 45 9.105.B.V1.17
Ø20 M5 50 9.105.B.V1.18
Ø20 M5 10 9.105.B.V1.19
Ø20 M5 15 9.105.B.V1.20
Ø20 M5 20 9.105.B.V1.21
Ø20 M5 25 9.105.B.V1.22
Ø25 M5 30 9.105.B.V1.23
Ø25 M5 35 9.105.B.V1.24
Ø25 M5 40 9.105.B.V1.25
Ø25 M5 45 9.105.B.V1.26
Ø25 M5 50 9.105.B.V1.27
Ø25 M5 10 9.105.B.V1.28
Ø25 M5 15 9.105.B.V1.29
Ø25 M5 20 9.105.B.V1.30
Ø25 M5 25 9.105.B.V1.31
Ø25 M5 30 9.105.B.V1.32
Ø25 M5 35 9.105.B.V1.33
Ø25 M5 40 9.105.B.V1.34
Ø25 M5 45 9.105.B.V1.35
Ø25 M5 50 9.105.B.V1.36
Ø25 M6 10 9.105.B.V1.37
Ø25 M6 15 9.105.B.V1.38
Ø25 M6 20 9.105.B.V1.39
Ø25 M6 25 9.105.B.V1.40
Ø25 M6 30 9.105.B.V1.41
Ø25 M6 35 9.105.B.V1.42
Ø25 M6 40 9.105.B.V1.43
Ø25 M6 45 9.105.B.V1.44
Ø25 M6 50 9.105.B.V1.45
Ø25 M6 10 9.105.B.V1.46
Ø25 M6 15 9.105.B.V1.47
Ø25 M6 20 9.105.B.V1.48
Ø25 M6 25 9.105.B.V1.49
Ø25 M6 30 9.105.B.V1.50
Ø25 M6 35 9.105.B.V1.51
Ø25 M6 40 9.105.B.V1.52
Ø25 M6 45 9.105.B.V1.53
Ø25 M6 50 9.105.B.V1.54
Ø25 M8 10 9.105.B.V1.55
Ø25 M8 15 9.105.B.V1.56
Ø25 M8 20 9.105.B.V1.57
Ø25 M8 25 9.105.B.V1.58
Ø25 M8 30 9.105.B.V1.59
Ø25 M8 35 9.105.B.V1.60
Ø25 M8 40 9.105.B.V1.61
Ø25 M8 45 9.105.B.V1.62
Ø25 M8 50 9.105.B.V1.63
Ø25 M10 15 9.105.B.V1.64
Ø25 M10 20 9.105.B.V1.65
Ø25 M10 25 9.105.B.V1.66
Ø25 M10 30 9.105.B.V1.67
Ø25 M10 35 9.105.B.V1.68
Ø25 M10 40 9.105.B.V1.69
Ø25 M10 9 9.105.B.V1.70
Ø25 M10 9 9.105.B.V1.71
Ø30 M10 45 9.105.B.V1.72
Ø30 M6 50 9.105.B.V1.73
Ø30 M6 10 9.105.B.V1.74
Ø30 M6 15 9.105.B.V1.75
Ø30 M6 20 9.105.B.V1.76
Ø30 M6 25 9.105.B.V1.77
Ø30 M6 30 9.105.B.V1.78
Ø30 M6 35 9.105.B.V1.79
Ø30 M6 40 9.105.B.V1.80
Ø30 M6 45 9.105.B.V1.81
Ø30 M8 50 9.105.B.V1.82
Ø30 M8 10 9.105.B.V1.83
Ø30 M8 15 9.105.B.V1.84
Ø30 M8 20 9.105.B.V1.85
Ø30 M8 25 9.105.B.V1.86
Ø30 M8 30 9.105.B.V1.87
Ø30 M8 35 9.105.B.V1.88
Ø30 M8 40 9.105.B.V1.89
Ø30 M8 45 9.105.B.V1.90
Ø30 M10 50 9.105.B.V1.91
Ø30 M10 15 9.105.B.V1.92
Ø30 M10 9 9.105.B.V1.93
Ø30 M10 9 9.105.B.V1.94
Ø30 M10 30 9.105.B.V1.95
Ø30 M10 35 9.105.B.V1.96
Ø30 M10 40 9.105.B.V1.97
Ø35 M10 45 9.105.B.V1.98
Ø35 M6 50 9.105.B.V1.99
Ø35 M6 10 9.105.B.V1.100
Ø35 M6 15 9.105.B.V1.101
Ø35 M6 20 9.105.B.V1.102
Ø35 M6 25 9.105.B.V1.103
Ø35 M6 30 9.105.B.V1.104
Ø35 M6 35 9.105.B.V1.105
Ø35 M6 40 9.105.B.V1.106
Ø35 M6 45 9.105.B.V1.107
Ø35 M8 50 9.105.B.V1.108
Ø35 M8 10 9.105.B.V1.109
Ø35 M8 15 9.105.B.V1.110
Ø35 M8 20 9.105.B.V1.111
Ø35 M8 25 9.105.B.V1.112
Ø35 M8 30 9.105.B.V1.113
Ø35 M8 35 9.105.B.V1.114
Ø35 M8 40 9.105.B.V1.115
Ø35 M10 15 9.105.B.V1.116
Ø35 M10 20 9.105.B.V1.117
Ø35 M10 25 9.105.B.V1.118
Ø35 M10 30 9.105.B.V1.119
Ø35 M10 35 9.105.B.V1.120
Ø35 M10 40 9.105.B.V1.121
Ø35 M10 45 9.105.B.V1.122
Ø35 M10 50 9.105.B.V1.123
Ø40 M6 15 9.105.B.V1.124
Ø40 M6 20 9.105.B.V1.125
Ø40 M6 25 9.105.B.V1.126
Ø40 M6 30 9.105.B.V1.127
Ø40 M6 35 9.105.B.V1.128
Ø40 M6 40 9.105.B.V1.129
Ø40 M6 45 9.105.B.V1.130
Ø40 M6 50 9.105.B.V1.131
Ø40 M8 15 9.105.B.V1.132
Ø40 M8 20 9.105.B.V1.133
Ø40 M8 25 9.105.B.V1.134
Ø40 M8 30 9.105.B.V1.135
Ø40 M8 35 9.105.B.V1.136
Ø40 M8 40 9.105.B.V1.137
Ø40 M8 45 9.105.B.V1.138
Ø40 M8 50 9.105.B.V1.139
Ø40 M10 15 9.105.B.V1.140
Ø40 M10 20 9.105.B.V1.141
Ø40 M10 25 9.105.B.V1.142
Ø40 M10 30 9.105.B.V1.143
Ø40 M10 35 9.105.B.V1.144
Ø40 M10 40 9.105.B.V1.145
Ø40 M10 45 9.105.B.V1.146
Ø40 M10 50 9.105.B.V1.147
Ø50 M8 15 9.105.B.V1.148
Ø50 M8 20 9.105.B.V1.149
Ø50 M8 25 9.105.B.V1.150
Ø50 M8 30 9.105.B.V1.151
Ø50 M8 35 9.105.B.V1.152
Ø50 M8 40 9.105.B.V1.153
Ø50 M8 45 9.105.B.V1.154
Ø50 M8 50 9.105.B.V1.155
Ø50 M10 15 9.105.B.V1.156
Ø50 M10 20 9.105.B.V1.157
Ø50 M10 25 9.105.B.V1.158
Ø50 M10 30 9.105.B.V1.159
Ø50 M10 35 9.105.B.V1.160
Ø50 M10 40 9.105.B.V1.161
Ø50 M10 45 9.105.B.V1.162
Ø50 M10 50 9.105.B.V1.163
Ø50 M12 20 9.105.B.V1.164
Ø50 M12 25 9.105.B.V1.165
Ø50 M12 30 9.105.B.V1.166
Ø50 M12 35 9.105.B.V1.167
Ø50 M12 40 9.105.B.V1.168
Ø50 M12 45 9.105.B.V1.169
Ø50 M12 50 9.105.B.V1.170
Ø60 M8 15 9.105.B.V1.171
Ø60 M8 20 9.105.B.V1.172
Ø60 M8 25 9.105.B.V1.173
Ø60 M8 30 9.105.B.V1.174
Ø60 M8 35 9.105.B.V1.175
Ø60 M8 40 9.105.B.V1.176
Ø60 M8 45 9.105.B.V1.177
Ø60 M8 50 9.105.B.V1.178
Ø60 M10 15 9.105.B.V1.179
Ø60 M10 20 9.105.B.V1.180
Ø60 M10 25 9.105.B.V1.181
Ø60 M10 30 9.105.B.V1.182
Ø60 M10 35 9.105.B.V1.183
Ø60 M10 40 9.105.B.V1.184
Ø60 M10 45 9.105.B.V1.185
Ø60 M10 50 9.105.B.V1.186
Ø60 M12 20 9.105.B.V1.187
Ø60 M12 25 9.105.B.V1.188
Ø60 M12 30 9.105.B.V1.189
Ø60 M12 35 9.105.B.V1.190
Ø60 M12 40 9.105.B.V1.191
Ø60 M12 45 9.105.B.V1.192
Ø60 M12 50 9.105.B.V1.193
Ø70 M8 15 9.105.B.V1.194
Ø70 M8 20 9.105.B.V1.195
Ø70 M8 25 9.105.B.V1.196
Ø70 M8 30 9.105.B.V1.197
Ø70 M8 35 9.105.B.V1.198
Ø70 M8 40 9.105.B.V1.199
Ø70 M8 45 9.105.B.V1.200
Ø70 M8 50 9.105.B.V1.201
Ø70 M10 15 9.105.B.V1.202
Ø70 M10 20 9.105.B.V1.203
Ø70 M10 25 9.105.B.V1.204
Ø70 M10 30 9.105.B.V1.205
Ø70 M10 35 9.105.B.V1.206
Ø70 M10 40 9.105.B.V1.207
Ø70 M10 45 9.105.B.V1.208
Ø70 M10 50 9.105.B.V1.209
Ø70 M12 20 9.105.B.V1.210
Ø70 M12 25 9.105.B.V1.211
Ø70 M12 30 9.105.B.V1.212
Ø70 M12 35 9.105.B.V1.213
Ø70 M12 40 9.105.B.V1.214
Ø70 M12 45 9.105.B.V1.215
Ø70 M12 50 9.105.B.V1.216
Technical Drawing
