947 Series Plastic Bodied Fixed Bolted Feet

You can easily access comprehensive information about the dimensioning and E-Catalogue page of our products, product material contents, quality and analysis documents, certificates, assembly videos and category introductions.

Catalogue Code: 9.47
Material and Color Options (V)
9.47.A.V1 - PPC - RAL 9005
Product Diameter (Ø) Bolt Metric (D) Bolt Length (H)
Ø28 M8 18 9.47.A.V1.1

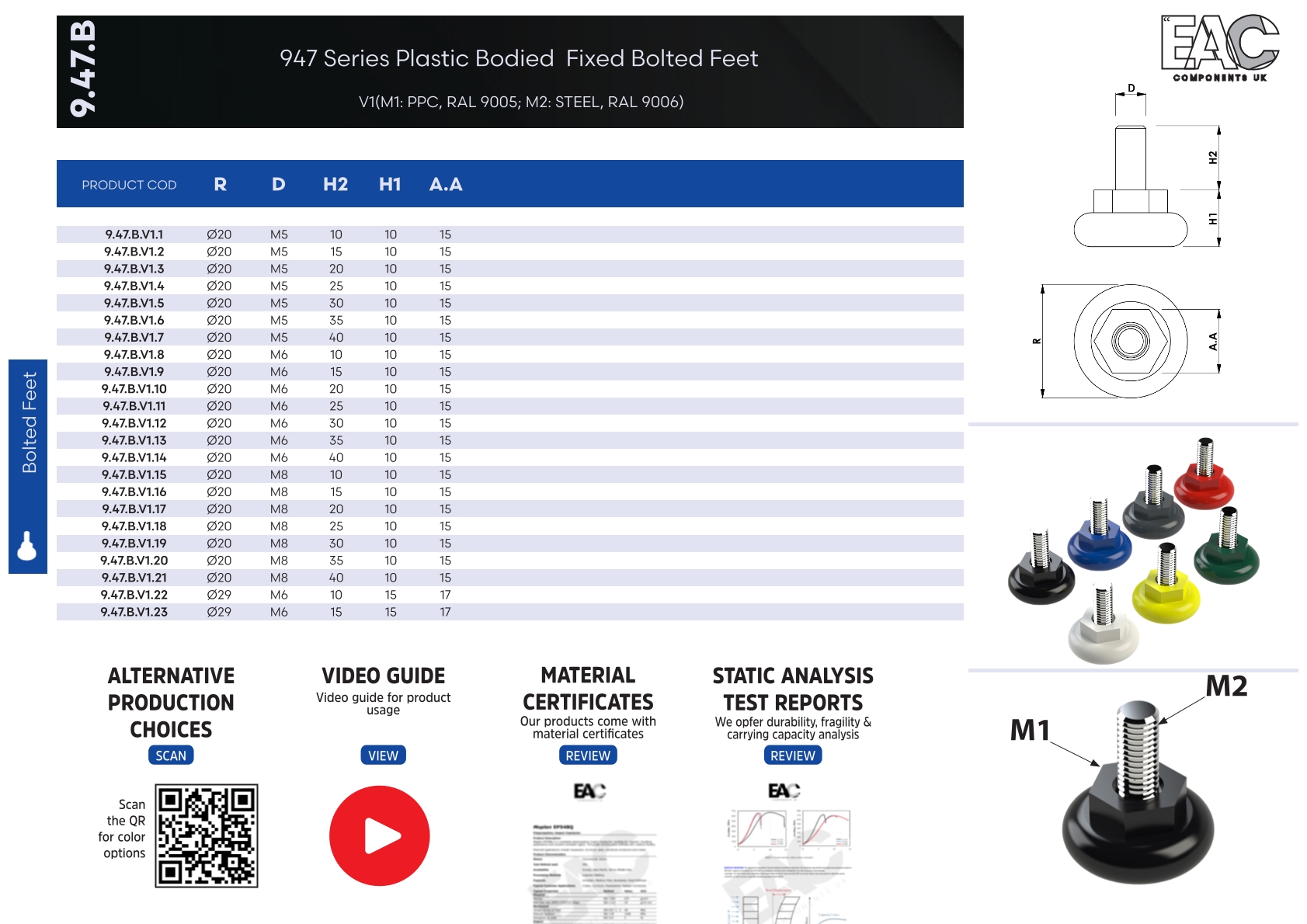

9.47.B.V1 - PPC - RAL 9005
Product Diameter (Ø) Bolt Metric (D) Bolt Length (H)
Ø20 M5 10 9.47.B.V1.1
Ø20 M5 15 9.47.B.V1.2
Ø20 M5 20 9.47.B.V1.3
Ø20 M5 25 9.47.B.V1.4
Ø20 M5 30 9.47.B.V1.5
Ø20 M5 35 9.47.B.V1.6
Ø20 M5 40 9.47.B.V1.7
Ø20 M6 10 9.47.B.V1.8
Ø20 M6 15 9.47.B.V1.9
Ø20 M6 20 9.47.B.V1.10
Ø20 M6 25 9.47.B.V1.11
Ø20 M6 30 9.47.B.V1.12
Ø20 M6 35 9.47.B.V1.13
Ø20 M6 40 9.47.B.V1.14
Ø20 M8 10 9.47.B.V1.15
Ø20 M8 15 9.47.B.V1.16
Ø20 M8 20 9.47.B.V1.17
Ø20 M8 25 9.47.B.V1.18
Ø20 M8 30 9.47.B.V1.19
Ø20 M8 35 9.47.B.V1.20
Ø20 M8 40 9.47.B.V1.21
Ø29 M6 10 9.47.B.V1.22
Ø29 M6 15 9.47.B.V1.23
Ø29 M6 20 9.47.B.V1.24
Ø29 M6 25 9.47.B.V1.25
Ø29 M6 30 9.47.B.V1.26
Ø29 M6 35 9.47.B.V1.27
Ø29 M6 40 9.47.B.V1.28
Ø29 M8 10 9.47.B.V1.29
Ø29 M8 15 9.47.B.V1.30
Ø29 M8 20 9.47.B.V1.31
Ø29 M8 25 9.47.B.V1.32
Ø29 M8 30 9.47.B.V1.33
Ø29 M8 35 9.47.B.V1.34
Ø29 M8 40 9.47.B.V1.35
Ø40 M6 10 9.47.B.V1.36
Ø40 M6 15 9.47.B.V1.37
Ø40 M6 20 9.47.B.V1.38
Ø40 M6 25 9.47.B.V1.39
Ø40 M6 30 9.47.B.V1.40
Ø40 M6 35 9.47.B.V1.41
Ø40 M6 40 9.47.B.V1.42
Ø40 M8 10 9.47.B.V1.43
Ø40 M8 15 9.47.B.V1.44
Ø40 M8 20 9.47.B.V1.45
Ø40 M8 25 9.47.B.V1.46
Ø40 M8 30 9.47.B.V1.47
Ø40 M8 35 9.47.B.V1.48
Ø40 M8 40 9.47.B.V1.49
Ø40 M10 15 9.47.B.V1.50
Ø40 M10 20 9.47.B.V1.51
Ø40 M10 25 9.47.B.V1.52
Ø40 M10 30 9.47.B.V1.53
Ø40 M10 35 9.47.B.V1.54
Ø40 M10 40 9.47.B.V1.55
Ø40 M12 20 9.47.B.V1.56
Ø40 M12 25 9.47.B.V1.57
Ø40 M12 30 9.47.B.V1.58
Ø40 M12 35 9.47.B.V1.59
Ø40 M12 40 9.47.B.V1.60

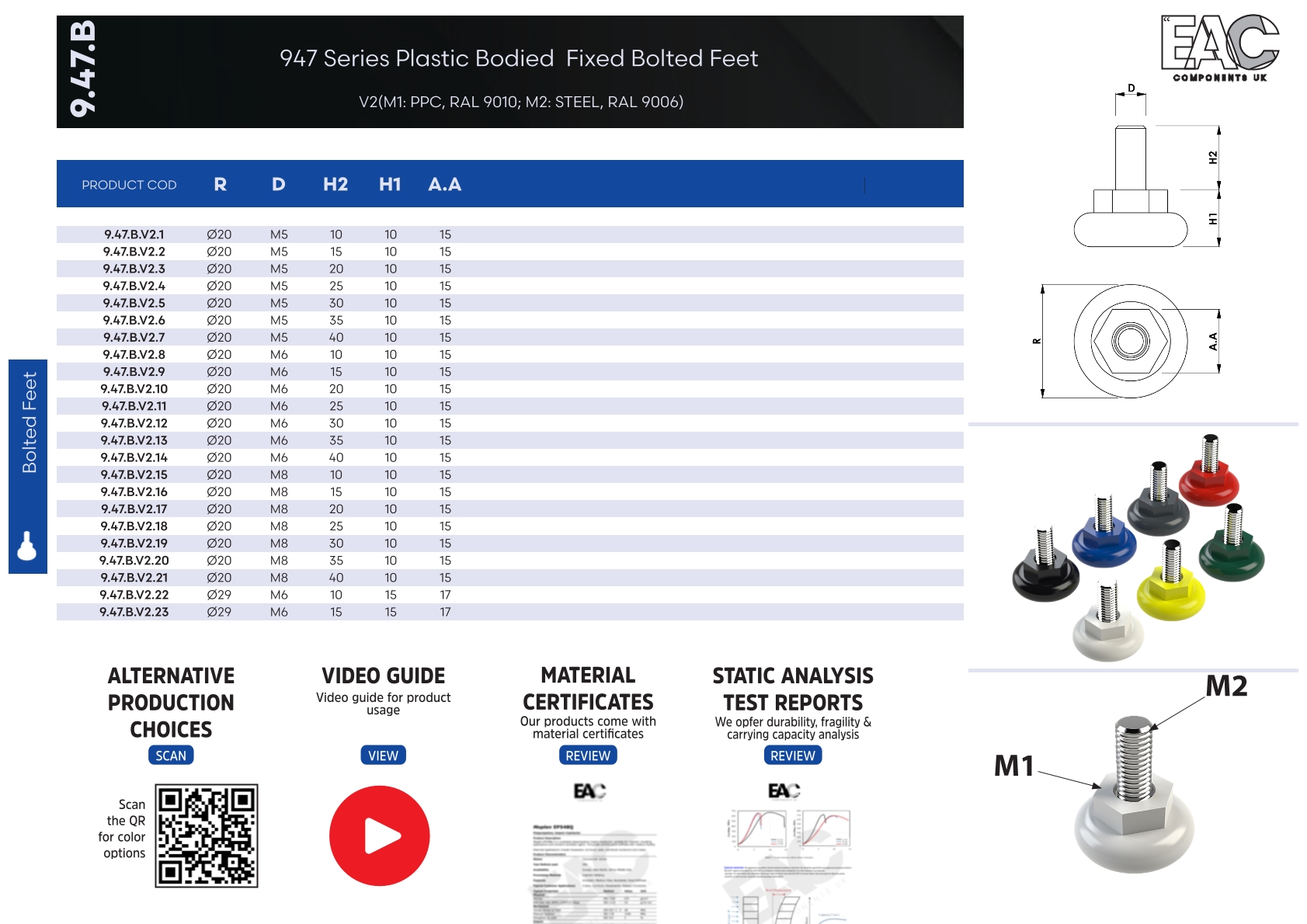

9.47.B.V2 - PPC - RAL 9010
Product Diameter (Ø) Bolt Metric (D) Bolt Length (H)
Ø20 M8 10 9.47.B.V2.15
Ø20 M5 10 9.47.B.V2.1
Ø29 M6 40 9.47.B.V2.28
Ø29 M6 35 9.47.B.V2.27
Ø29 M6 30 9.47.B.V2.26
Ø29 M6 25 9.47.B.V2.25
Ø29 M6 20 9.47.B.V2.24
Ø29 M6 15 9.47.B.V2.23
Ø29 M6 10 9.47.B.V2.22
Ø20 M8 40 9.47.B.V2.21
Ø20 M8 35 9.47.B.V2.20
Ø20 M8 30 9.47.B.V2.19
Ø20 M8 25 9.47.B.V2.18
Ø29 M8 15 9.47.B.V2.30
Ø20 M8 15 9.47.B.V2.16
Ø29 M8 20 9.47.B.V2.31
Ø20 M6 40 9.47.B.V2.14
Ø20 M6 35 9.47.B.V2.13
Ø20 M6 30 9.47.B.V2.12
Ø20 M6 25 9.47.B.V2.11
Ø20 M6 20 9.47.B.V2.10
Ø20 M6 15 9.47.B.V2.9
Ø20 M6 10 9.47.B.V2.8
Ø20 M5 40 9.47.B.V2.7
Ø20 M5 35 9.47.B.V2.6
Ø20 M5 30 9.47.B.V2.5
Ø20 M5 25 9.47.B.V2.4
Ø20 M5 20 9.47.B.V2.3
Ø20 M5 15 9.47.B.V2.2
Ø20 M8 20 9.47.B.V2.17
Ø40 M8 20 9.47.B.V2.45
Ø40 M12 35 9.47.B.V2.59
Ø40 M12 30 9.47.B.V2.58
Ø40 M12 25 9.47.B.V2.57
Ø40 M12 20 9.47.B.V2.56
Ø40 M10 40 9.47.B.V2.55
Ø40 M10 35 9.47.B.V2.54
Ø40 M10 30 9.47.B.V2.53
Ø40 M10 25 9.47.B.V2.52
Ø40 M10 20 9.47.B.V2.51
Ø40 M10 15 9.47.B.V2.50
Ø40 M8 40 9.47.B.V2.49
Ø40 M8 35 9.47.B.V2.48
Ø29 M8 10 9.47.B.V2.29
Ø40 M8 25 9.47.B.V2.46
Ø40 M12 40 9.47.B.V2.60
Ø40 M8 15 9.47.B.V2.44
Ø40 M8 10 9.47.B.V2.43
Ø40 M6 40 9.47.B.V2.42
Ø40 M6 35 9.47.B.V2.41
Ø40 M6 30 9.47.B.V2.40
Ø40 M6 25 9.47.B.V2.39
Ø40 M6 20 9.47.B.V2.38
Ø40 M6 15 9.47.B.V2.37
Ø40 M6 10 9.47.B.V2.36
Ø29 M8 40 9.47.B.V2.35
Ø29 M8 35 9.47.B.V2.34
Ø29 M8 30 9.47.B.V2.33
Ø29 M8 25 9.47.B.V2.32
Ø40 M8 30 9.47.B.V2.47
9.47.B.V3 - PPC - RAL 1005
Product Diameter (Ø) Bolt Metric (D) Bolt Length (H)
Ø20 M8 10 9.47.B.V3.15
Ø20 M5 10 9.47.B.V3.1
Ø29 M6 40 9.47.B.V3.28
Ø29 M6 35 9.47.B.V3.27
Ø29 M6 30 9.47.B.V3.26
Ø29 M6 25 9.47.B.V3.25
Ø29 M6 20 9.47.B.V3.24
Ø29 M6 15 9.47.B.V3.23
Ø29 M6 10 9.47.B.V3.22
Ø20 M8 40 9.47.B.V3.21
Ø20 M8 35 9.47.B.V3.20
Ø20 M8 30 9.47.B.V3.19
Ø20 M8 25 9.47.B.V3.18
Ø29 M8 15 9.47.B.V3.30
Ø20 M8 15 9.47.B.V3.16
Ø29 M8 20 9.47.B.V3.31
Ø20 M6 40 9.47.B.V3.14
Ø20 M6 35 9.47.B.V3.13
Ø20 M6 30 9.47.B.V3.12
Ø20 M6 25 9.47.B.V3.11
Ø20 M6 20 9.47.B.V3.10
Ø20 M6 15 9.47.B.V3.9
Ø20 M6 10 9.47.B.V3.8
Ø20 M5 40 9.47.B.V3.7
Ø20 M5 35 9.47.B.V3.6
Ø20 M5 30 9.47.B.V3.5
Ø20 M5 25 9.47.B.V3.4
Ø20 M5 20 9.47.B.V3.3
Ø20 M5 15 9.47.B.V3.2
Ø20 M8 20 9.47.B.V3.17
Ø40 M8 20 9.47.B.V3.45
Ø40 M12 35 9.47.B.V3.59
Ø40 M12 30 9.47.B.V3.58
Ø40 M12 25 9.47.B.V3.57
Ø40 M12 20 9.47.B.V3.56
Ø40 M10 40 9.47.B.V3.55
Ø40 M10 35 9.47.B.V3.54
Ø40 M10 30 9.47.B.V3.53
Ø40 M10 25 9.47.B.V3.52
Ø40 M10 20 9.47.B.V3.51
Ø40 M10 15 9.47.B.V3.50
Ø40 M8 40 9.47.B.V3.49
Ø40 M8 35 9.47.B.V3.48
Ø29 M8 10 9.47.B.V3.29
Ø40 M8 25 9.47.B.V3.46
Ø40 M12 40 9.47.B.V3.60
Ø40 M8 15 9.47.B.V3.44
Ø40 M8 10 9.47.B.V3.43
Ø40 M6 40 9.47.B.V3.42
Ø40 M6 35 9.47.B.V3.41
Ø40 M6 30 9.47.B.V3.40
Ø40 M6 25 9.47.B.V3.39
Ø40 M6 20 9.47.B.V3.38
Ø40 M6 15 9.47.B.V3.37
Ø40 M6 10 9.47.B.V3.36
Ø29 M8 40 9.47.B.V3.35
Ø29 M8 35 9.47.B.V3.34
Ø29 M8 30 9.47.B.V3.33
Ø29 M8 25 9.47.B.V3.32
Ø40 M8 30 9.47.B.V3.47

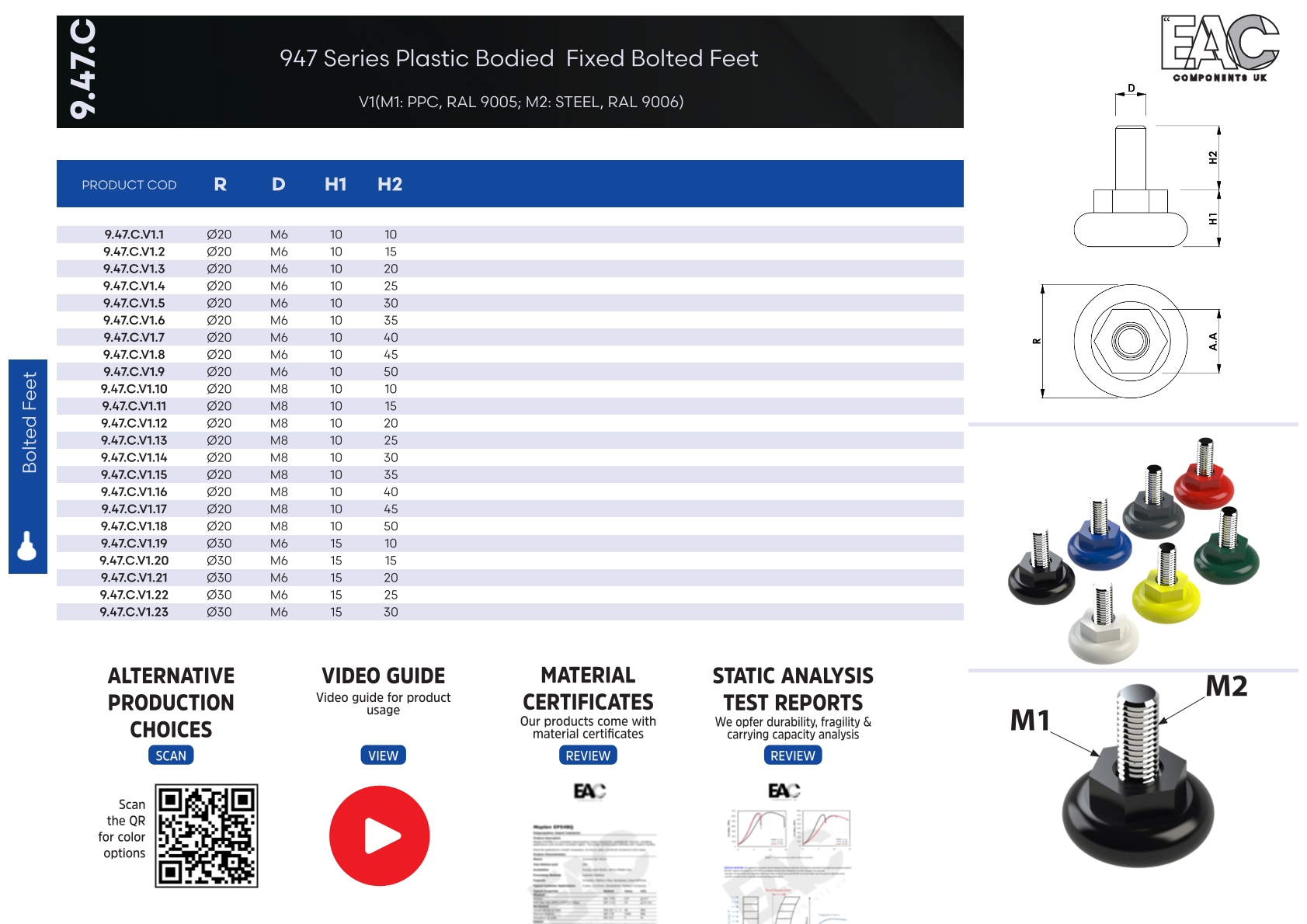

9.47.C.V1 - PPC - RAL 9005
Product Diameter (Ø) Bolt Metric (D) Bolt Length (H)
Ø20 M6 10 9.47.C.V1.1
Ø20 M6 15 9.47.C.V1.2
Ø20 M6 20 9.47.C.V1.3
Ø20 M6 25 9.47.C.V1.4
Ø20 M6 30 9.47.C.V1.5
Ø20 M6 35 9.47.C.V1.6
Ø20 M6 40 9.47.C.V1.7
Ø20 M6 45 9.47.C.V1.8
Ø20 M6 50 9.47.C.V1.9
Ø20 M8 10 9.47.C.V1.10
Ø20 M8 15 9.47.C.V1.11
Ø20 M8 20 9.47.C.V1.12
Ø20 M8 25 9.47.C.V1.13
Ø20 M8 30 9.47.C.V1.14
Ø20 M8 35 9.47.C.V1.15
Ø20 M8 40 9.47.C.V1.16
Ø20 M8 45 9.47.C.V1.17
Ø20 M8 50 9.47.C.V1.18
Ø30 M6 10 9.47.C.V1.19
Ø30 M6 15 9.47.C.V1.20
Ø30 M6 20 9.47.C.V1.21
Ø30 M6 25 9.47.C.V1.22
Ø30 M6 30 9.47.C.V1.23
Ø30 M6 35 9.47.C.V1.24
Ø30 M6 40 9.47.C.V1.25
Ø30 M6 45 9.47.C.V1.26
Ø30 M6 50 9.47.C.V1.27
Ø30 M8 10 9.47.C.V1.28
Ø30 M8 15 9.47.C.V1.29
Ø30 M8 20 9.47.C.V1.30
Ø30 M8 25 9.47.C.V1.31
Ø30 M8 30 9.47.C.V1.32
Ø30 M8 35 9.47.C.V1.33
Ø30 M8 40 9.47.C.V1.34
Ø30 M8 45 9.47.C.V1.35
Ø30 M8 50 9.47.C.V1.36
Ø40 M6 10 9.47.C.V1.37
Ø40 M6 15 9.47.C.V1.38
Ø40 M6 20 9.47.C.V1.39
Ø40 M6 25 9.47.C.V1.40
Ø40 M6 30 9.47.C.V1.41
Ø40 M6 35 9.47.C.V1.42
Ø40 M6 40 9.47.C.V1.43
Ø40 M6 45 9.47.C.V1.44
Ø40 M6 50 9.47.C.V1.45
Ø40 M8 10 9.47.C.V1.46
Ø40 M8 15 9.47.C.V1.47
Ø40 M8 20 9.47.C.V1.48
Ø40 M8 25 9.47.C.V1.49
Ø40 M8 30 9.47.C.V1.50
Ø40 M8 35 9.47.C.V1.51
Ø40 M8 40 9.47.C.V1.52
Ø40 M8 45 9.47.C.V1.53
Ø40 M8 50 9.47.C.V1.54
Ø40 M10 15 9.47.C.V1.55
Ø40 M10 20 9.47.C.V1.56
Ø40 M10 25 9.47.C.V1.57
Ø40 M10 30 9.47.C.V1.58
Ø40 M10 35 9.47.C.V1.59
Ø40 M10 40 9.47.C.V1.60
Ø40 M10 45 9.47.C.V1.61
Ø40 M10 50 9.47.C.V1.62
Ø40 M12 20 9.47.C.V1.63
Ø40 M12 25 9.47.C.V1.64
Ø40 M12 30 9.47.C.V1.65
Ø40 M12 35 9.47.C.V1.66
Ø40 M12 40 9.47.C.V1.67
Ø40 M12 45 9.47.C.V1.68
Ø40 M12 50 9.47.C.V1.69
Ø50 M6 10 9.47.C.V1.70
Ø50 M6 15 9.47.C.V1.71
Ø50 M6 20 9.47.C.V1.72
Ø50 M6 25 9.47.C.V1.73
Ø50 M6 30 9.47.C.V1.74
Ø50 M6 35 9.47.C.V1.75
Ø50 M6 40 9.47.C.V1.76
Ø50 M6 45 9.47.C.V1.77
Ø50 M6 50 9.47.C.V1.78
Ø50 M8 10 9.47.C.V1.79
Ø50 M8 15 9.47.C.V1.80
Ø50 M8 20 9.47.C.V1.81
Ø50 M8 25 9.47.C.V1.82
Ø50 M8 30 9.47.C.V1.83
Ø50 M8 35 9.47.C.V1.84
Ø50 M8 40 9.47.C.V1.85
Ø50 M8 45 9.47.C.V1.86
Ø50 M8 50 9.47.C.V1.87
Ø50 M10 15 9.47.C.V1.88
Ø50 M10 20 9.47.C.V1.89
Ø50 M10 25 9.47.C.V1.90
Ø50 M10 30 9.47.C.V1.91
Ø50 M10 35 9.47.C.V1.92
Ø50 M10 40 9.47.C.V1.93
Ø50 M10 45 9.47.C.V1.94
Ø50 M10 50 9.47.C.V1.95
Ø60 M6 10 9.47.C.V1.96
Ø60 M6 15 9.47.C.V1.97
Ø60 M6 20 9.47.C.V1.98
Ø60 M6 25 9.47.C.V1.99
Ø60 M6 30 9.47.C.V1.100
Ø60 M6 35 9.47.C.V1.101
Ø60 M6 40 9.47.C.V1.102
Ø60 M6 45 9.47.C.V1.103
Ø60 M6 50 9.47.C.V1.104
Ø60 M8 10 9.47.C.V1.105
Ø60 M8 15 9.47.C.V1.106
Ø60 M8 20 9.47.C.V1.107
Ø60 M8 25 9.47.C.V1.108
Ø60 M8 30 9.47.C.V1.109
Ø60 M8 35 9.47.C.V1.110
Ø60 M8 40 9.47.C.V1.111
Ø60 M8 45 9.47.C.V1.112
Ø60 M8 50 9.47.C.V1.113
Ø60 M10 15 9.47.C.V1.114
Ø60 M10 20 9.47.C.V1.115
Ø60 M10 25 9.47.C.V1.116
Ø60 M10 30 9.47.C.V1.117
Ø60 M10 35 9.47.C.V1.118
Ø60 M10 40 9.47.C.V1.119
Ø60 M10 45 9.47.C.V1.120
Ø60 M10 50 9.47.C.V1.121
Ø70 M6 10 9.47.C.V1.122
Ø70 M6 15 9.47.C.V1.123
Ø70 M6 20 9.47.C.V1.124
Ø70 M6 25 9.47.C.V1.125
Ø70 M6 30 9.47.C.V1.126
Ø70 M6 35 9.47.C.V1.127
Ø70 M6 40 9.47.C.V1.128
Ø70 M6 45 9.47.C.V1.129
Ø70 M6 50 9.47.C.V1.130
Ø70 M8 10 9.47.C.V1.131
Ø70 M8 15 9.47.C.V1.132
Ø70 M8 20 9.47.C.V1.133
Ø70 M8 25 9.47.C.V1.134
Ø70 M8 30 9.47.C.V1.135
Ø70 M8 35 9.47.C.V1.136
Ø70 M8 40 9.47.C.V1.137
Ø70 M8 45 9.47.C.V1.138
Ø70 M8 50 9.47.C.V1.139
Ø70 M10 15 9.47.C.V1.140
Ø70 M10 20 9.47.C.V1.141
Ø70 M10 25 9.47.C.V1.142
Ø70 M10 30 9.47.C.V1.143
Ø70 M10 35 9.47.C.V1.144
Ø70 M10 40 9.47.C.V1.145
Ø70 M10 45 9.47.C.V1.146
Ø70 M10 50 9.47.C.V1.147
9.47.F.V1 - PPC - RAL 9005
Product Diameter (Ø) Bolt Metric (D) Bolt Length (H)
Ø30 M6 15 9.47.F.V1.1
Ø30 M8 15 9.47.F.V1.2
